太阳能热水器是将太阳光能转化为热能的加热装置,将水从低温加热到高温,以满足人们在生活、生产中的热水使用。太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器,主要以真空管式太阳能热水器为主,占据国内95%的市场份额。真空管式家用太阳能热水器是由集热管、储水箱及支架等相关零配件组成,把太阳能转换成热能主要依靠真空集热管,真空集热管利用热水上浮冷水下沉的原理,使水产生微循环而得到所需热水。

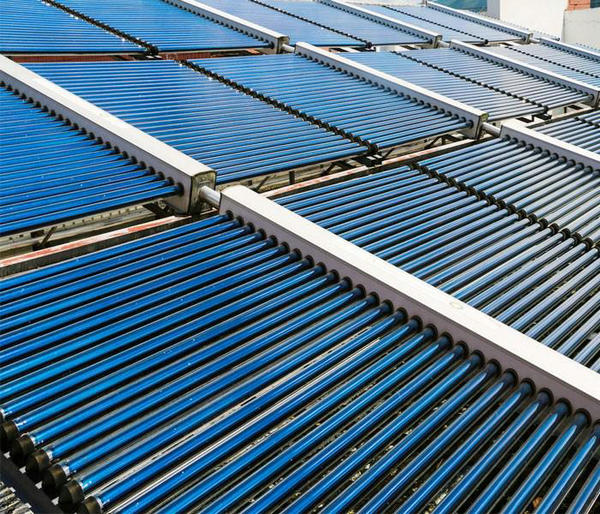

太阳能热水器

太阳能(Solar Energy),一般是指太阳光的辐射能量,太阳能是一种可再生能源,广义上的太阳能是地球上许多能量的来源,如风能,生物质能,潮汐能、水的势能等等。太阳能利用的基本方式可分为光—热利用、光—电利用、光—化学利用、光—生物利用四类。在四类太阳能利用方式中,光—热转换的技术最成熟,产品也最多,成本相对较低。如:太阳能热水器、开水器、干燥器、太阳灶、太阳能温室、太阳房、太阳能海水淡化装置以及太阳能采暖和制冷器等。太阳能光热发电比光伏发电的太阳能转化效率较高,但应用还不普遍。在光热转换中,当前应用范围最广、技术最成熟、经济性最好的是太阳能热水器的应用。

光热利用:它是将太阳辐射能收集起来,通过与物质的相互作用转换成热能加以利用。目前使用最多的太阳能收集装置,主要有平板型集热器、真空管集热器和聚焦集热器等3种。太阳能发电:未来太阳能的大规模利用是用来发电。利用太阳能发电的方式主要有两种:

①光—热—电转换。即利用太阳辐射所产生的热能发电。一般是用太阳能集热器将所吸收的热能转换为工质的蒸汽,然后由蒸汽驱动气轮机带动发电机发电。前一过程为光—热转换,后一过程为热—电转换。

②光—电转换。其基本原理是利用光生伏特效应将太阳辐射能直接转换为电能,它的基本装置是太阳能电池。

光化利用:这是一种利用太阳辐射能直接分解水制氢的光—化学转换方式。

光生物利用:通过植物的光合作用来实现将太阳能转换成为生物质的过程。主要有速生植物(如薪炭林)、油料作物和巨型海藻。

工作原理

阳光穿过吸热管的第一层玻璃照到第二层玻璃的黑色吸热层上,将太阳光能的热量吸收,由于两层玻璃之间是真空隔热的,传热将大大减小(辐射传热仍然存在,但没有了热传导和热对流),绝大部分热量只能传给玻璃管里面的水,使玻璃管内的水加热,加热的水变轻沿着玻璃管受热面往上进入保温储水桶,桶内温度相对较低的水沿着玻璃管背光面进入玻璃管补充,如此不断循环,使保温储水桶内的水不断加热,从而达到热水的目的。

组成部件

集热器
系统中的集热元件。其功能相当于电热水器中的电热管。和电热水器、燃气热水器不同的是,太阳能集热器利用的是太阳的辐射热量,故而加热时间只能在太阳照射度达到一定值的时候。
目前中国市场上最常见的是全玻璃太阳能真空集热管。结构分为外管、内管,在内管外壁镀有选择性吸收涂层。平板集热器的集热面板上镀有黑铬等吸热膜,金属管焊接在集热板上,平板集热器较真空管集热器成本稍高,近几年平板集热器呈现上升趋势,尤其在高层住宅的阳台式太阳能热水器方面有独特优势。全玻璃太阳能集热真空管一般为高硼硅3.3特硬玻璃制造,选择性吸热膜采用真空溅射选择性镀膜工艺。

保温水箱
储存热水的容器。通过集热管采集的热水必须通过保温水箱储存,防止热量损失。太阳能热水器的容量是指热水器中可以使用的水容量,不包括真空管中不能使用的容量。对承压式太阳能热水器,其容量指可发生热交换的介质容量。
太阳能热水器保温水箱由内胆、保温层、水箱外壳三部分组成。
水箱内胆是储存热水的重要部分,其用材料强度和耐腐蚀性至关重要。市场上有不锈钢、搪瓷等材质。保温层保温材料的好坏直接关系着保温效果,在寒冷季节尤其重要。较好的保温方式是聚氨脂整体发泡工艺保温。外壳一般为彩钢板、镀铝锌板或不锈钢板。
保温水箱要求保温效果好,耐腐蚀,水质清洁。

支架
支撑集热器与保温水箱的架子。要求结构牢固,稳定性高,抗风雪,耐老化,不生锈。材质一般为不锈钢、铝合金或钢材喷塑。

连接管道
太阳能热水器是将冷水先进入蓄热水箱,然后通过集热器将热量输送到保温水箱。蓄热水箱与室内冷、热水管路相连,使整套系统形成一个闭合的环路。设计合理、连接正确的太阳能管道对太阳能系统是否能达到最佳工作状态至关重要。太阳能管道必须做保温处理,北方寒冷地区需要在管道外壁铺设伴热带,以保证用户在寒冷冬季也能用上太阳能热水。

控制部件
一般家用太阳能热水器需要自动或半自动运行,控制系统是不可少的,常用的控制器是自动上水、水满断水并显示水温和水位,带电辅助加热的太阳能热水器还有漏电保护、防干烧等功能。市场上有手机短信控制的智能化太阳能热水器,具有水温水位查询、故障报警、启动上水、关闭上水、启动电加热等功能,方便了用户。

工作原理

集热原理
太阳能热水器把太阳光能转化为热能,将水从低温度加热到高温度,以满足人们在生活、生产中的热水使用。太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器,真空管式太阳能热水器为主,占据国内95%的市场份额。真空管式家用太阳能热水器是由集热管、储水箱及支架等相关附件组成,把太阳能转换成热能主要依靠集热管。集热管利用热水上浮冷水下沉的原理,使水产生微循环而达到所需热水。

吸热过程
真空管式热水器的吸热时,太阳辐射透过真空管的外管,被集热镀膜吸收后沿内管壁传递到管内的水。管内的水吸热后温度升高,比重减小而上升,形成一个向上的动力,构成一个热虹吸系统。随着热水的不断上移并储存在储水箱上部,同时温度较低的水沿管的另一侧不断补充如此循环往复,最终整箱水都升高至一定的温度。
平板式热水器,一般为分体式热水器,介质则在集热板内因热虹吸自然循环,将太阳辐射在集热板的热量及时传送到水箱内,水箱内通过热交换(夹套或盘管)将热量传送给冷水。介质也可通过泵循环实现热量传递。
循环管路
家用太阳能热水器通常按自然循环方式工作,没有外在的动力。真空管式太阳能热水器为直插式结构,热水通过重力作用提供动力。平板式太阳能热水器通过自来水的压力(称为顶水)提供动力。而太阳能集中供热系统均采用泵循环。由于太阳能热水器集热面积不大,考虑到热能损失,一般不采用管道循环。

使用过程
平板式太阳能热水器为顶水方式工作,真空管太阳能热水器也可实行顶水工作的方式,水箱内可以采用夹套或盘管方式。顶水工作的优点是供水压力为自来水压力,比自然重力式压力大,尤其是安装高度不高时,其特点是使用过程中水温先高后低,容易掌握,使用者容易适应,但是要求自来水保持供水能力。顶水工作方式的太阳能热水器比重力式热水器成本大,价格高。

1. 温差控制集热循环
太阳能热水地暖系统中有集热器温测器和水温感应器,集热系统吸收太阳能辐射后,集热管温度上升,当集热器温度和水箱温度水温差△t设定值时,检测系统发出指令,循环泵将中央热水器中的冷水输入集热器中,水被加热后再回到水箱中,使水箱内的水达到设定的温度。

2. 地暖管道循环系统
增加一台热水循环泵,通过控制器控制地暖管道循环。当水温达到设定温度时,自动启动地暖循环泵,使高温水通过地暖盘管在室内循环,从而使室内温度不断提高。当水箱水温低于某一设定值时,自动停止地暖管道循环泵。

分类

就其结构来说,大体可分为以下几类:

1. 从集热部分来分:

1)玻璃真空管太阳能热水器可细分为全玻璃真空管式、热管真空管式、U型管真空管式/真空管集热、储热一体化闷晒式。常用的为全玻璃真空管式,其优点:安全、节能、环保、经济。尤其是带辅助电加热功能的太阳能热水器,它以太阳能为主,电能为辅的能源利用方式使太阳能热水器全年全天候正常运行,环境温度低时效率仍然比较高。其缺点在于体积比较庞大、玻璃管易碎、管中容易集结水垢、不能承压运行。

2)平板型太阳能热水器
平板型太阳能热水器 可分为管板式、翼管式、蛇管式、扁盒式、圆管式和热管式。其优点:具有整体性好、寿命长、故障少、安全隐患低、能承压运行,安全可靠,吸热体面积大,易于与建筑相结合,耐无水空晒性强等优点,其热性能也很稳定。其缺点由于盖板内为非真空,保温性能差,故环境温度较低时集热性能较差,采用辅助加热时相对耗电。环境温度低或要求出水温度高时热效率较低。如冻坏需更换整个集热板,适合冬天不结冰的南方地区选用。

3)陶瓷中空平板型太阳能热水器
陶瓷太阳能板是以普通陶瓷为基体,立体网状钒钛黑瓷为表面层的中空薄壁扁盒式太阳能集热体。陶瓷太阳能板整体为瓷质材料,不透水、不渗水、强度高、刚性好,不腐蚀、不老化、不退色,无毒、无害、无放射性,阳光吸收率不会衰减,具有长期较高的光热转换效率。
经国家太阳能热水器质量监督检验中心检测,陶瓷太阳能板的阳光吸收比为0.95,混凝土结构陶瓷太阳能房顶的日得热量为8.6MJ,远高于国家标准。陶瓷太阳能板制造、使用成本低,阳光吸收比不衰减,与建筑同寿命,可以用于与原房顶共用结构层、保温层、防水层、结构简单、保温隔热效果好于原房顶、与建筑一体化的混凝土结构陶瓷太阳能房顶、向阳墙面、阳台护栏面,为建筑提供热水、取暖、空调;为工农业、养殖业提供热能;可用于荒漠大规模太阳能热水发电、风道发电、海水淡化、苦咸水淡化、变沙漠为农田。

2. 从结构来分类:

1)紧凑式太阳能热水器:就是将真空玻璃管直接插入水箱中,利用加热水的循环,使得水箱中的水温升高,这是市场最常规的太阳能热水器。
2)分体式热水器:分体式热水器是将集热器与水箱分开,可大大增加太阳能热水器容量,不采用落水式工作方式,扩大了使用范围。

3. 从水箱受压来分:

1)承压式太阳能热水器:太阳能热水器的出水是有压力的。一般为顶水式工作,不一定采用承压式水箱。
2)非承压式太阳能热水器:普通太阳能热水器都是属于非承压式热水器,它的水箱有一根管子与大气相通,是利用屋顶和家里的高度落差,使用水时产生压力。其安全性,成本,使用寿命都比承压式要显著得多。
