空气能和太阳能组合的安装

太空能热水器的概念最早运用于热水器工程当中,后来逐渐发展成家用型,太空能热水器由于其优异的节能表现目前已经成为第五代热水器,也是目前市场最节能的热水器。

空气能和太阳能组合的安装

空气能和太阳能组合的安装

太空能热水器是将太阳能热水器储水箱与空气源热泵结合成一体,它主要由太阳能集热器、蒸发器、压缩机、冷凝器、热力膨胀阀储水箱等部件组成。在晴天,由太阳能真空管集热器吸收太阳辐射能用微循环方式直接加热储水箱内的冷水。当自动控制装置探测到太阳能水箱内的水温达不到设定值时,热泵开始工作,将太阳能水箱的水进行循环加热,从而达到能源互补,节能效果显著。

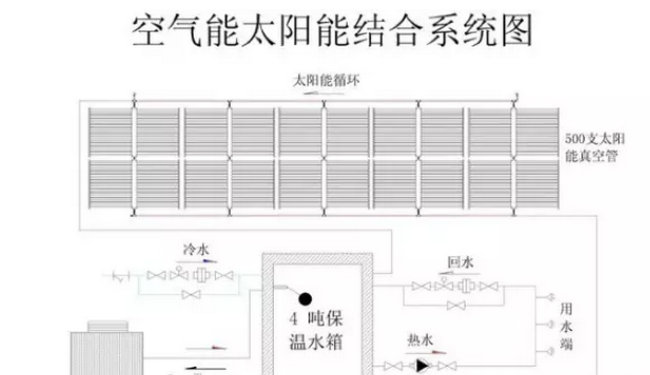

空气能与太阳能结合的连接方式,可分为以下几种情况:

组合一:

将空气能的上循环(热水)出水口与太阳能的冷水补水口接在一起,并在结合点后面安装一个单向阀,保证热水只流向太阳能水箱。下循环口(冷水)与溢流口连接。

组合二:

将空气能的上循环口(热水)与用户的热水出口相接,下循环口(冷水)与太阳能的溢流口相接,这种连接方法,当用户没有用水时,空气能对太阳能水箱加热,当用户用水时,空气能的热水随太阳能水箱的热水一起供给用户。

组合三:

将空气能的上循环口(热水)通过一个三通与太阳能的预留口连接,下循环口(冷水)与溢流口连接。如果将以上的连接方式反过来连接,有可能导致水泵空载运行。(当用水量很大时,补水很慢导致预留口处没有水)。

组合四:

将空气能的上循环出水口(热水)与太阳能的溢流口接在一起,下循环口与冷水补水口连在一起,并在结合点后面安装一个单向阀,防止停水,导致太阳能水箱的水不经过空气能主机而直接从冷水补水管回流。

安装及控制系统说明:

(1)主机与水箱之间的连接

太阳能进水口加一个三通,连接到空气能主机进水口,在太阳能和主机进水前安装电磁阀进行补水,注意加装止回阀防止停水后水箱里面的水倒流(下图)。

(2)关于空气能水箱温度探头以及太阳能水位温度探头(65℃自动保护功能)的放置,利用太阳能水箱右侧的电加热预留口以及太阳雨配备的电加热元件,具体方法:

空气能水箱温度探头放置,取出太阳能电加热,拧开外丝顶端的外壳,在里面找到放置探头的那个管口,然后取出里面探头将空气能主机探头放进去即可(此系统电辅热不再使用),太阳能仪表水位传感器按正常位置放置。

(3)接线及控制系统说明

空气能电源线连接在太阳能仪表电加热的接线端,空气能仪表不需改变,系统控制的原则,通过太阳能水位温度传感器给一个信号,该信号主要是供给太阳能仪表上电加热(本系统中已经变为空气能主机电源)是否启动即通电工作。

工作条件的设置,需要通过太阳能仪表设置启动电加热(本系统中已经变为空气能主机电源)的温度值,建议设置60℃,再设置一个时间点,可以是下午三点,满足以上条件空气能主机通电,再通过空气能主机检测决定机组是否启动。

以上设置没有用空气能控制器来调节定时开启,主要因为主机无法控制太阳能水箱是否有水,一旦水箱没有水,机组达到工作条件开始工作后便会出现报高压故障,因此该系统依靠太阳能控制器来提供主机电源以及水箱补水条件,确保太阳能组合系统的稳定与高效。

空气能取代太阳能的电辅热,既安全又节能。空气能取代电辅热与太阳能结合,所结合的部分任然是水路,实现了水电分离。对于阴雨天多的地区,用空气能要比用电辅热节能,对于日照充足的地区,而相对用水量大的客户,空气能的辅助制热,缩短了提供热水的时间,满足客户快速需要热水的条件。
